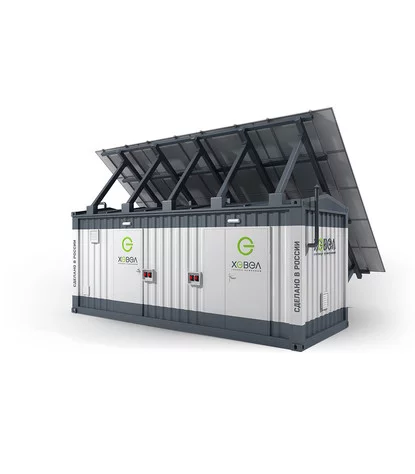

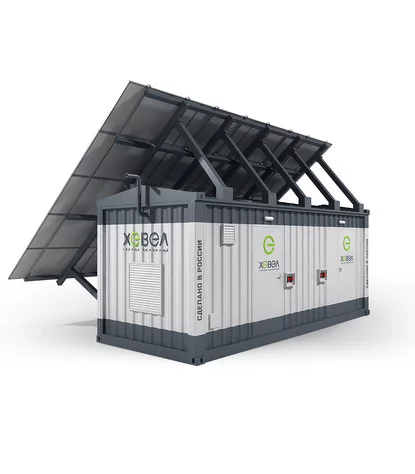

Автономная гибридная электроустановка (АГЭУ) контейнерного типа

  • Номинальная мощность ДГУ
    14 000 Вт
  • Энергоемкость АКБ
    72 000 Вт*ч
  • Установленная мощность ФЭМ
    7 300 Вт*ч

Автономная гибридная электроустановка контейнерного типа (в дальнейшем – АГЭУ), используется как автономный бесперебойный источник электроэнергии при организации временного электроснабжения строительных объектов и электроснабжении отдаленных населенных пунктов и инфраструктуры.

АГЭУ предназначена для производства, преобразования, распределения и отпуска электроэнергии в качестве основного либо резервного источника электроснабжения.

АГЭУ состоит из фотоэлектрических модулей, контроллера заряда, инвертора, ДГУ, аккумуляторных батарей, опорных конструкций, щитового и прочего оборудования, а также контейнера.

Контейнер обеспечивает работу дизель-генераторных установок и электрооборудования в следующих условиях:

– температура окружающей среды от   - 40°С до + 40°С

– относительная влажность воздуха до 98 % (температура окружающей среды  25°С);

– высота над уровнем моря до 1000 м

КОНТЕЙНЕР

Контейнер спроектирован с учетом требований эксплуатационной и ремонтной технологичности. Представляет собой сварную каркасную металлическую конструкцию из профильных труб 60х40, толщиной δ=3,0мм.

Настил пола: металлический рифленый лист Вст3 сп(пс) ГОСТ 380 δ 4,0 мм

Двери: боковые двери контейнера выполнены из одного сварного каркаса и сэндвич панели с уплотнительной резиной, обеспечивающей герметичность контейнера от атмосферных осадков.

Полотна боковых дверей установлены на двух петлях и открываются на 180 градусов. Боковые двери оборудованы замками врезного типа.

В качестве шумо- и теплоизолирующего материала применено утепление 100 мм, являющееся негорючим материалом по ГОСТ 30244, что соответствует II группе огнезащитной эффективности по НПБ251-98.

ТРАНСПОРТИРОВКА

Погрузка и разгрузка осуществляется с помощью угловых крепежных проушин (рым монтажный М), находящихся в верхней части контейнера. АГЭУ может транспортироваться любым видом транспорта, предназначенным для перевозки грузов, в соответствии с правилами перевозки грузов, действующими на транспорте. Следует избегать наличия агрессивных химических соединений в окружающем воздухе при хранении, поскольку это может вызвать процессы коррозии. Допускается хранение контейнера на открытом воздухе. При этом следует обеспечить безопасность изделия от механических повреждений. Условие транспортировки и хранения должны соответствовать группе условий хранения 1 (л) по ГОСТ 15150-69.

КОМПЛЕКТАЦИЯ АГЭУ ОСУЩЕСТВЛЯЕТСЯ  ПОД ТРЕБОВАНИЯ ЗАКАЗЧИКА.



Технические характеристики

  • Максимальная Выходная мощность АКБ не более 30 мин
    15 000 Вт
  • Выходное напряжение
    230 В
  • Частота на выходе
    50 Гц
  • Гармоническое искажение
    < 2 %

Комплектация

Система выработки и преобразования электроэнергии:
  • Фотоэлектрический модуль 365 Вт (ФЭМ)
    20 шт.
  • Аккумуляторная батарея 250/12
    24 шт.
  • Датчик температурный
    3 шт.
  • Модуль управления
    1 шт.
  • Контроллер заряда
    2 шт.
  • Монитор АКБ
    1 шт.
  • Балансир АКБ
    3 шт.
  • Многофункциональный инвертор
    1 шт.
  • Дизель генераторная станция
    1 шт.
Система общего электроснабжения:
  • Светильник белый светодиодный
    8 шт.
  • Выключатель одноклавишный
    5 шт.
  • Розетка серая одноместная
    4 шт.
  • Шкаф ЩСН с Овен ТРМ138 в ДГУ отсеке с однополюсными автоматами
    1 шт.
  • Шкаф учета электроэнергии с GSM модулем в аккумуляторном отсеке
    1 шт.
  • Прожектор фасадного освещения
    1 шт.
  • Электроконвектор
    1 шт.
Система приточно-вытяжной вентиляции отопления:
  • Вентилятор
    2 шт.
  • Клапан алюминиевый профильный 360х320
    3 шт.
  • Клапан алюминиевый профильный 760x690
    3 шт.
  • Привод электрический
    5 шт.

Габаритные размеры

Основное электротехническое оборудование смонтировано в металлическом контейнере отвечающий следующим техническим данным:
  • Масса металлического контейнера
    3630 кг
  • Масса с учетом установленной ДГУ и электротехнического оборудования
    7000 кг

Номинальные габаритные размеры

  • Длина
    6005 мм
  • Ширина
    2530 мм
  • Высота
    2470 мм

Гарантийные условия

АГЭУ принимается на гарантийное обслуживание в течении 24 месяцев со дня ввода в эксплуатацию, при условии его эксплуатации в соответствии с настоящим паспортом изделия.

Преимущества

– Мобильность
– Экологичность решения
– Автономность (автономный бесперебойный источник электроэнергии, не требует наличия подключения к централизованной сети)
– Возможность электроснабжения вахтовых поселков, удаленных объектов
– Высокая надежность: разработана ведущими инженерами «Хевел» и испытана в тяжелых условиях эксплуатации на различных объектах
